超微小液滴転写ディスペンサ
製造技術の進化により、精密な液体塗布が非常に重要になってきています。ペーストなどを微細な領域に正確に塗布する高度な技術の必要性が増しています。
先進的なテクノロジーを搭載して、革新的なディスペンサが誕生しました。
超微細な液体を塗布できる femto-SpotterTM の誕生です。
従来のディスペンサの欠点を大きく改善して、新たな液体制御技術を提供していきます。
超微小量の液体を制御して、正確に確実に塗布を実行します。
femto-SpotterTM は、モノづくりの現場でのお困りごとを解決していきます。
すでに世界中から引き合いをいただいており、英語ページも開設しました。
Short Movie でまずは概要をご覧いただけます。
概 要
- より小さく、より精密に、より確実に。製造業のニーズに応える超微小量の液滴を塗布できる新たなディスペンサーシステムです。
- femto-SpotterTMは、わずかな液体を正確な位置へ転写（塗布）できる画期的な技術です。
- その量は、ｆL（フェムトリットル）～と極々微小です。しかも、高粘度液体にも対応できるため、従来のディスペンサでの悩みを解決できます。
- femto-SpotterTM単独でも、また、システムに組み込んでのご利用も可能です。
特 長
| 微小量塗布 | 従来にない微小量（fL, pL, nL）の液体を塗布できるディスペンサー |
| 高粘度液体対応 | 低粘度から高粘度（～200,000mPas・s）まで様々な液体を塗布可能 |
| 正確性 | 正確な位置へ塗布が可能（位置精度：数µｍ） |
| フィラー入り | フィラー入り液体にも対応 |
| 目詰まりなし | 液体を強制的に押し出すため、目詰まりなし |
| デッドボリュームなし | 高価な液体でも最後の1滴まで使い切り |
| コンパクト | 本体の更なるコンパクト化にも対応 |
| カスタマイズ | 柔軟なカスタマイズにも対応 |
| システム化 | デスクトップ型テスト装置、量産対応装置 |
ディスペンサ他方式との性能比較
| チューブ式 | スクリュー式 | ジェット式 | femto-Spotter | |
 |  |  |  | |

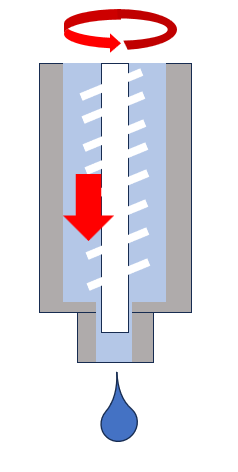

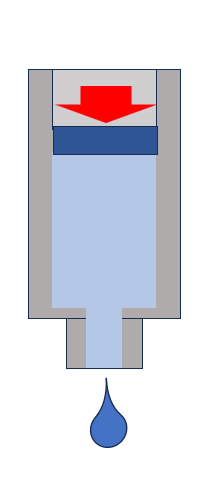

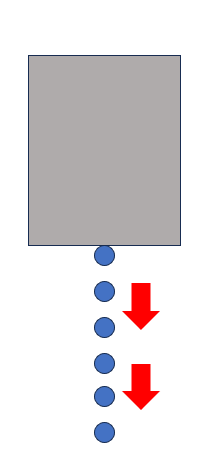

| 塗布直径 | △ 0.1mm以上 | × 0.2mm以上 | × 直径0.2mm | ◎ ＞ 直径0.005mm |
| 対応粘度 | △ 1,000 mPa・s | △ 3,000 mPa・s | × 100 mPa・s | ◎ 100,000 mPa・s |
| 塗布精度 | × ±30µｍ | × ±30µｍ | × ±100µｍ | ◎ ±5µｍ |
| 吐出回数 回/秒 | – | △ １回～ | ◎ ～1,000回 | 〇 数回～ |
仕 様
| 方 式 | ニードル転写方式 |
| 塗 布 量 | fL ～ nL* |
| 塗 布 直 径 | 5 µｍ ～ 1 mm* |
| 対 応 粘 度 | 1 ～ 200,000 mPa・s |
| 本 体 サ イ ズ | 36 mm × 36 mm × 170 mm** |
| 重 量 | 約 200 g |
** 突起部含まず。
機 構
構造
- ニードル：液滴を転写するニードル
- リザーバ：塗布液体を保持する筒
- 塗布液体：ニードルで塗布される液体はリザーバに保持
- 塗布対象：ニードル先端に付着した液体を転写
動作

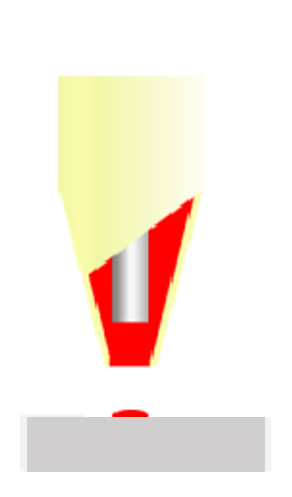

- ニードルがリザーバ内で降下
- ニードルがリザーバの穴を通してリザーバ外へ突出
- ニードル先端に付着した微小な液体を対象面に転写
- ニードルが上昇し、リザーバ内に戻り、次の塗布へ移行
応用例
製造業に必須の液体制御技術
- はんだペースト、フラックス
- 接着剤
- インク、塗料
- 導電性ペースト
- レジスト
- 有機材料
- 樹脂溶液
- ナノ粒子懸濁液
研究開発にも
- DNAや試薬など高価な液体
- 導電性インクでのパターニング
- 定量的な接着剤量の決定
- ナノ分散粒子の塗布
- MEMSなどのラピッドプロトタイピング
- 高密度光学素子
- 微小領域の表面処理
- 微細配線の欠陥のリペア
- マイクロコーティング
はんだペースト
直径φ200µm
フラックス
直径φ100µm
接着剤
直径φ60µｍ
銀ナノインク
直径φ100µｍ
フラックス
直径φ300µｍ
接着剤
直径φ150µｍ
システム・装置化
ヘッド単体からシステムまで
- ヘッド単体による試作実験
- デスクトップ型システム
- システムに組み込んで小ロットの生産
- インラインでの本格生産まで
高スペックの量産システムも用意
- 高精度デスクトップシステム
- バッチ式生産システム
- チップマウンタやレーザ加工機への搭載

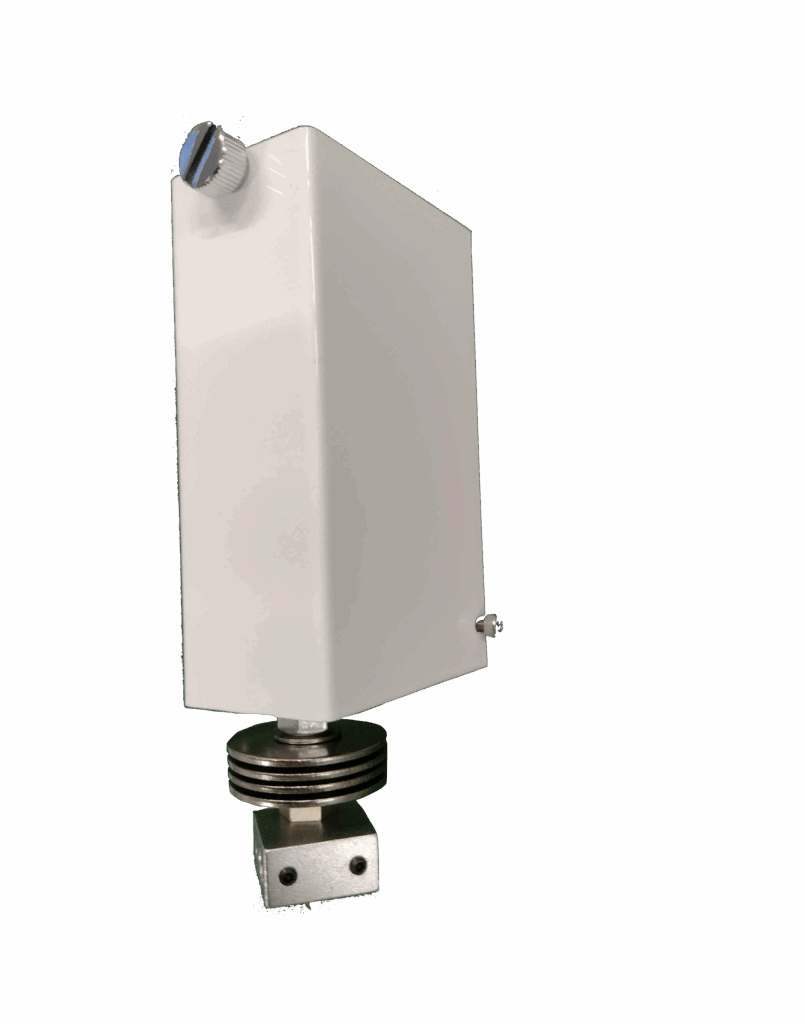

femto-Spotter ヘッドラインナップ : Model A

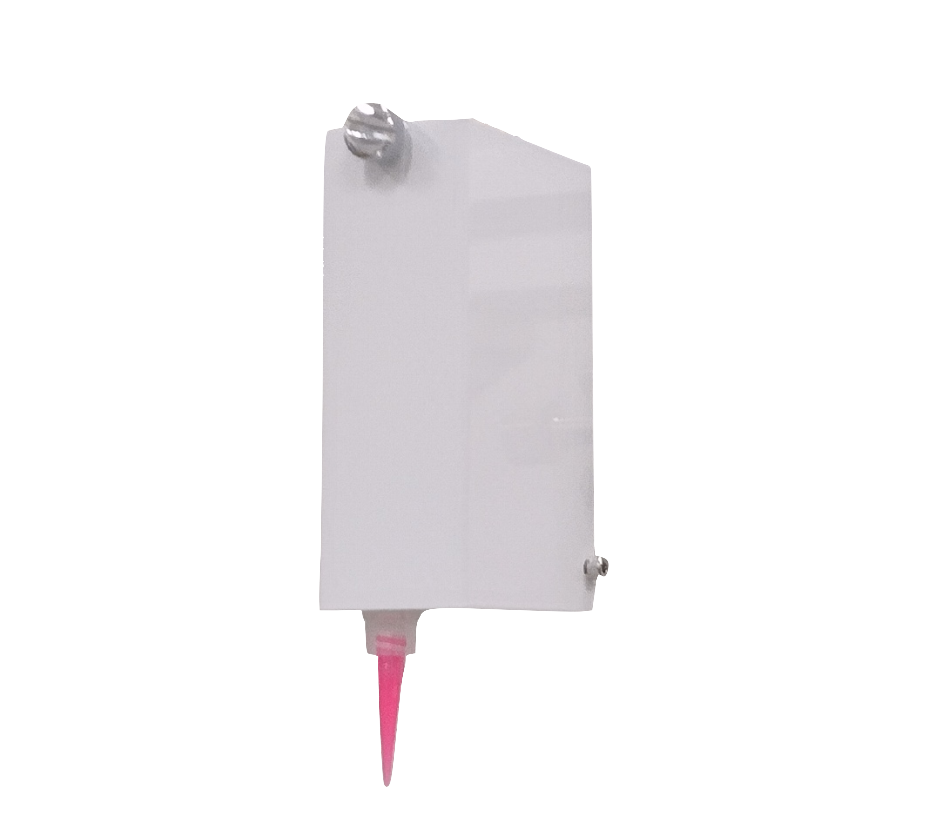

femto-Spotter ヘッドラインナップ : Model B
femto-Spotter デスクトップ型 塗布システム :
高精度アライメントデスクトップ型

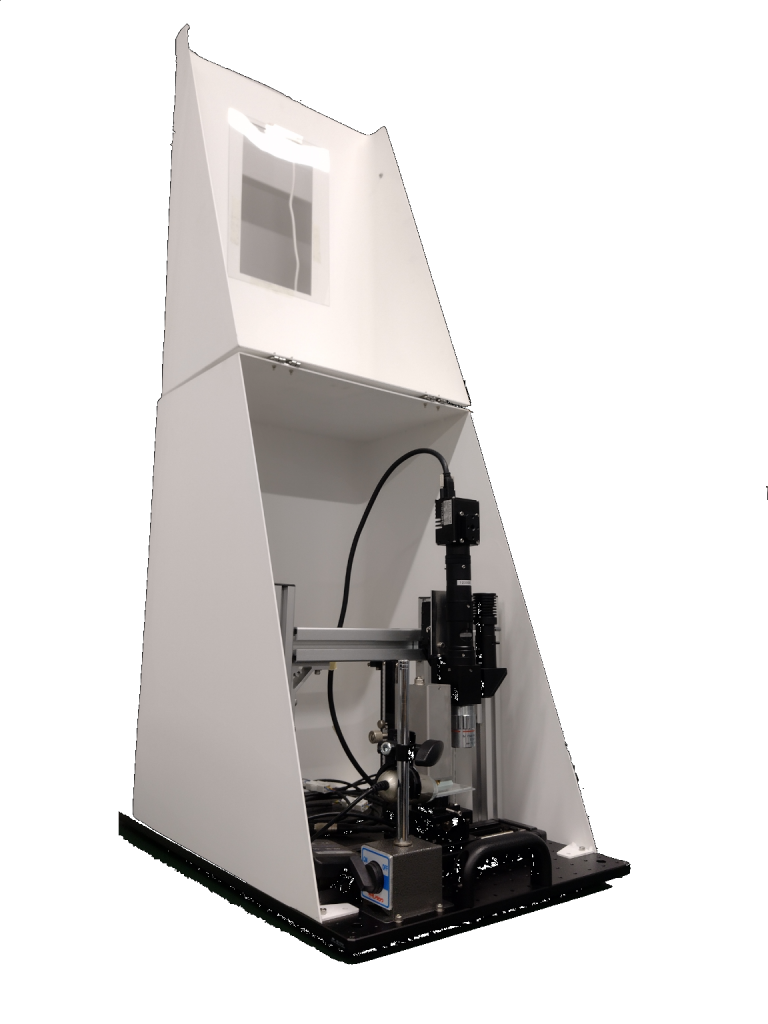

FS-100M-sysDA
- 正確なアライメントを実現する高精度ビジョンシステムを搭載
- 様々な基板に対応できるステージシステム
- 任意の位置にアライメントし正確に塗布可能
- 塗布完了の自動検出機能で確実な塗布を実現
- 柔軟なプログラミングで種々の基板へ正確に塗布を実現

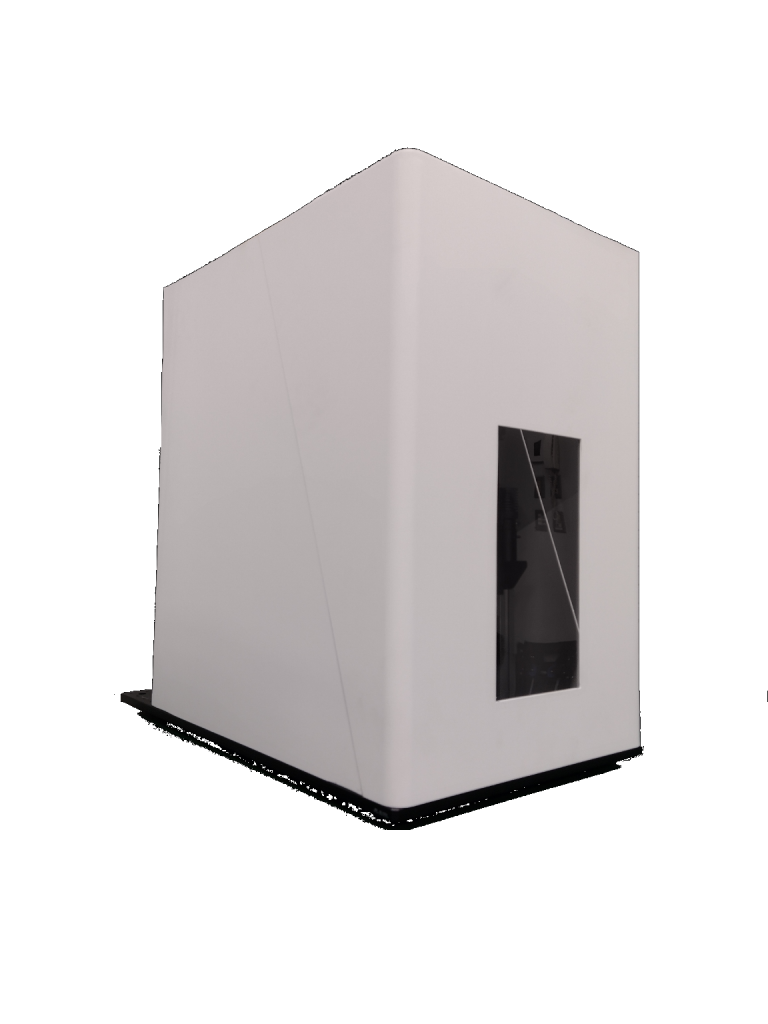

デュアルヘッド型
FS-100M-sysAD-Dual
- 複数液体を同時に制御
- 高い位置決め機構で狙った位置へ確実に塗布
- 液体の交換もスムーズ
高剛性大型フレーム搭載型
FS-100M-H
- 大型装置への搭載も可能
- 高剛性フレームを用いた安定作業
